Termék Bevezetés

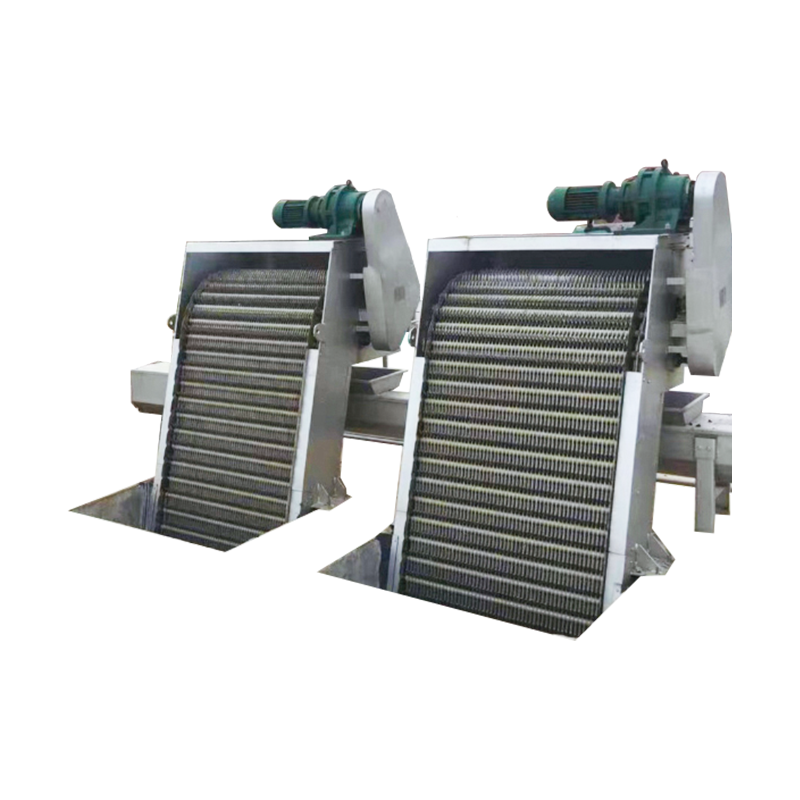

A QBXQ Tooth RakE képernyő az egy fontos darab e büntetés szennyvízlétezikn kezelés. Alkalmmint vízre kínálat és vízelvezetés pumpáló állomások , városi szennyvíz, ipari szennyvíz, stb., használt as durva és rendben rácsok tud be Használt .

Alaptechnika

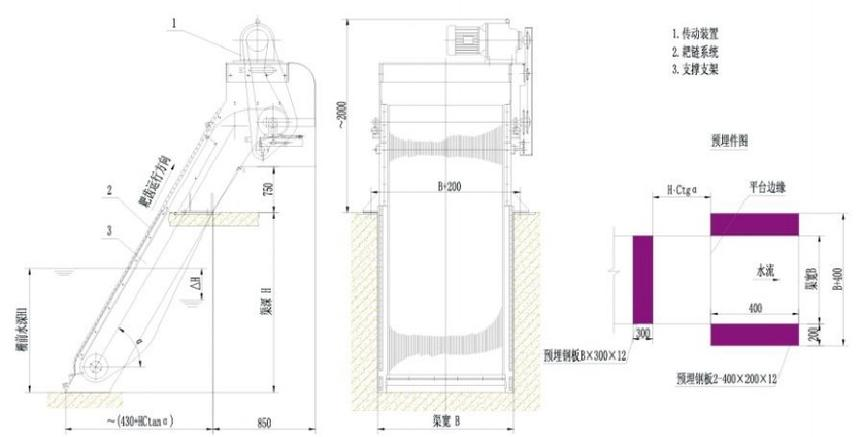

A nejlonból vagy rozsdamentes acélból készült barrow fogakat egy bizonyos elrendezésben összeszerelik a lánctengelyen, hogy egy zárt gyűrűs fogláncot képezzenek. Az egész Harrow fogláncot a hajtóhulladék hajtja meg, hogy a folyamatos keringő mozgást végezze alulról lefelé, és a harrow fogakon csapdába esett felfüggesztett szilárd anyagokat a szennyvízből a földre szállítják, vagy A peron felett, és az anyagokat eltávolítják a barnák fogainak forgása és bekapcsolása során. Ennek célja a szivattyú védelme és a következő folyamat feldolgozási terhelésének csökkentése.





Elemmodell A berendezések alapossága
B1 (mm)
B csatorna szélessége (mm) Vízátkelési felület hatékonysága Hatalom (KW)
Rácsrés Csatorna magasság
1,5 (m) -5 (m) -7,5 (m)
3 mm 5 mm 10 mm 15 mm
XQ0.A 300 400 0.27 0.36 0.48 0.54 0.37 0.37
XQ0.5 400 500 0.55
XQ0.6 500 600 0.55
XQ0.7 600 700
XQ0.8 700 800 0.75
XQ0.9 800 900 0.75
XQ1.0 900 1000 1.1
XQ1.1 1000 1100 1.1
XQ12 1100 1200
XQ1.3 1200 1300 1.5
XQ1.4 1300 1400 1.5
XQ1.5 1400 1500

Jegyzet:

1. Elméleti vízáramlás (nem számítva a salakot és más tényezőket) = tervezett átlagkapu sebesség x víz terület x vízfelület hatékony;

2. Vízátkelőhely = Csatorna szélessége BX (elülső vízszint H1-AH)/SINA;

3. A táblázatban lévő teljesítmény megfelel a 2m/perc rake fogak mozgó sebességének;

4. A tényleges áramlási sebességet be kell vonni a rács salakba, a vízbe és más tényezőkbe, Általában az elméleti érték 0,5 -szerese.

Rólunk
Úttörő fenntartható megoldások a zöldebb jövőre
A Qingben Környezetvédelmi Technológia (Jiangsu) Co., Ltd. egy professzionális vállalkozás, amely az iszap- és szennyvíztisztító berendezések gyártására és kiszolgálására szakosodott. Az iszap- és szennyvíztisztító berendezések kutatásának és fejlesztésének területén alapulunk, és az iszap víztelenítőgépek, az iszapszárító berendezések, a szennyvíztisztító berendezések, a folyó és a tó üledékek szárító berendezéseinek teljes készlete, valamint a műszaki szolgáltatások biztosítására szakosodunk.
Mint szakember Custom Tooth Rake Bar képernyő Manufacturers and Tooth Rake Bar képernyő Factory, Átfogó technikai támogatást nyújtunk a projektkonzultáció, a tervezés, az építés és a karbantartás között, biztosítva a szennyvízkezelési és az iszapkezelő projektek sikeres végrehajtását és hatékony működését.
Rólunk
Qingben Környezetvédelmi Technológia (Jiangsu) Co., Ltd.
Tanúsítványok
A becsület ügyfeleink miatt létezik
  • ISO 45001

    ISO 45001

  • ISO14001

    ISO14001

  • ISO9001

    ISO9001

  • Az értékesítés utáni szolgáltatási tanúsítás

    Az értékesítés utáni szolgáltatási tanúsítás

  • CE

    CE

  • A hőszivattyú -iszapszárító, amely megakadályozza az iszap ragaszkodását

    A hőszivattyú -iszapszárító, amely megakadályozza az iszap ragaszkodását

  • Egy nagynyomású zenekargép a települési folyó iszap kiszáradásához

    Egy nagynyomású zenekargép a települési folyó iszap kiszáradásához

Hír
Gyorsan megértse az adatainkat
Beszéljünk egy beszélgetést

Csak köszönj, és elindítunk egy eredményes együttműködést. Indítsa el a saját sikertörténetét.

Mechanikus képernyő industry knowledge

Mint a szennyvízkezelő rendszer fontos kezelési berendezése, a Tooth Rake Bar képernyő Kedvező szerepet játszik az önkormányzati és ipari szennyvízkezelésben hatékony szilárd-folyadék-elválasztási képességével és megbízható szerkezeti tervezésével. A berendezés felismeri a szennyvíz szilárd szennyeződéseinek eltávolítását a gereblyal lánc egyedi dinamikus lehallgatási mechanizmusán keresztül, amely nemcsak a kulcsfontosságú berendezések, például a vízszivattyúk biztonságos működését védi, hanem alapja a későbbi kezelés hatékony működésének.

Szerkezeti szempontból a Tooth Rake rudak képernyőjének alapkomponense nagy szilárdságú nejlonból vagy rozsdamentes acélból készült rake fogakból áll. Ezeket a speciálisan kialakított ék alakú gereblyéket egyenletesen összeszerelik a lánctengelyen egy adott távolságon, hogy zárt gyűrűs gereblye láncszerkezetet képezzenek. A meghajtó eszköz által vezetve a lánc alulról felfelé mozog a pálya mentén a víz alatti lánckerék megfordításán keresztül. Amikor a szennyvíz átfolyik a rács felületén, a gereblye fogait pontosan beillesztik a rudak közötti résbe, hogy elfogják és felemeljék a felfüggesztett szennyeződéseket, például a leveleket, a szálakat és a műanyagokat a kisülési kikötőbe. Az ívelt sín és a berendezés tetején lévő tisztítóberendezés szinergetikus hatása alatt a relatív elmozdulás a gereblye fogai között fordul elő, és a gravitációs kettős mechanizmusokat az öntisztító és a fordított öblítés használja annak biztosítása érdekében, hogy az elfogott anyagok hatékonyan leválódhassanak a gereblye fogaitól, és központilag feldolgozzák a csavargondozó vagy nyomó rendszerrel.

A vízkezelési folyamat fontos részeként a Tooth Rake Bar képernyő technológiai fejlődése mindig lépést tartott a környezetvédelmi előírásokkal. Ez a termék tovább csökkenti a berendezés szén -dioxid -lábnyomát, és a szennyvízkezelő ágazatot zöldebb és okosabb irányba elősegíti.
