Mi az alacsony hőmérsékletű iszapszárító rendszer
A alacsony hőmérsékletű iszapszárító rendszer olyan feldolgozó berendezés, amely szabályozott hőcserével csökkenti a szennyvíz vagy az ipari iszap nedvességtartalmát viszonylag enyhe hőmérsékleti tartományban, általában 60 és 100 Celsius fok között, nem pedig a hagyományos termikus szárítási vagy égetési eljárások során alkalmazott magas hővel. Az erre az elvre épített alacsony hőmérsékletű iszapszárító a nagyjából 83 százalékos víztartalmú iszapot körülbelül 10-30 százalékos nedvességtartalmú száraz pogácsává tudja lehozni, ennek megfelelő térfogat- és tömegcsökkenéssel akár 90 százalékot is elérhet.
Mivel a folyamat ezen az alacsonyabb hőmérsékleti sávon belül zajlik, az oxidációs kockázat és a tűzveszély a kezelés során csökken a magas hőmérsékleten történő szárításhoz képest, és a kezelt anyagban a kórokozók aktivitása is jelentős mértékben csökken, a hatékony sterilizálási teljesítmény megfelelő működési körülmények között akár 90 százalékot is elérhet. Ez a kombináció praktikus megoldássá teszi az alacsony hőmérsékletű iszapszárító rendszert olyan települési szennyvíztelepek és ipari létesítmények számára, amelyeknek csökkenteniük kell az iszap mennyiségét szállítás, ártalmatlanítás vagy újrafelhasználás előtt, a magas hőmérsékletű szárítással járó nagy tüzelőanyag-igény nélkül.
Ha a szárított teljesítmény eléri ezt a 10-30 százalékos nedvességtartalom-tartományt, sokkal könnyebben kezelhető lesz a gáztalanítás, az együttkeverés és az égetés, a komposztálás, illetve az építőanyagok és más erőforrás-visszanyerési útvonalak nyersanyaga. Ez az egyik oka annak, hogy a technológia szabványos referenciaponttá vált, amikor az önkormányzati és ipari létesítmények iszapcsökkentési projekteket terveznek.
Hogyan működik az alacsony hőmérsékletű iszapszárító
Az alacsony hőmérsékletű iszapszárító működési elve egy zárt légkör köré épül, nem pedig nyílt lángra vagy közvetlen égésű hőforrásra. A nedves iszapot a szállítófelületen szétterítik egy szigetelt kamrában, meleg, száraz levegőt keringetnek az anyagon, hogy elvezesse a nedvességet, majd ezt a nedves levegőt egy páramentesítő szakaszon vezetik át, ahol a víz lecsapódik és elvezetik. A szárított levegőt újra felmelegítik, és visszavezetik a kamrán, ami minimálisra csökkenti az energiaveszteséget a ciklus során.
Etetés és egyenletes elosztás
Az iszap egy adagolótölcséren keresztül jut be a rendszerbe, és vékony, egyenletes rétegben szétterül a szárítófelületen. Az egyenletes eloszlás fontos, mert a vastag vagy egyenetlen rétegek lassítják a nedvesség felszabadulását és inkonzisztens teljesítményt hoznak létre, ezért a legtöbb alacsony hőmérsékletű iszapszárító rendszer tartalmaz egy szintező mechanizmust a betáplálási ponton.
Alacsony hőmérsékletű hőcserélő kamra
A kamrában a levegő felmelegszik a céltartományra, általában 60-100 Celsius-fokra, és az iszaprétegen keresztül vagy azon keresztül áramlik. Az alacsonyabb hőmérséklet csökkenti az iszaprészecskék felületi megkeményedésének vagy bevonatképződésének esélyét, ami viszont elősegíti, hogy a nedvesség tovább vándoroljon az egyes részecskék belsejéből a felület felé a szárítási ciklus során.
Nedvesség elpárolgása és kondenzátum visszanyerése
Mivel a levegő felszívja a nedvességet az iszapból, azt egy kondenzációs tekercsbe vagy párátlanító egységbe vezetik, ahol a vízgőz visszaalakul folyadékká, és elvezetik. Ez a lépés központi szerepet játszik a folyamat hatékonyságának megőrzésében, mivel a nedvesség visszanyerése és ugyanazon légáram újramelegítése elkerüli a friss külső levegő folyamatos beszívásának és felmelegítésének energiaköltségét.
Száraz iszapkibocsátás és áramlás alatti kezelés
Amint az iszap eléri a megcélzott nedvességsávot, egy szállítócsigás vagy szalagos kiömlőnyíláson keresztül kiürül a későbbi kezeléshez, legyen szó komposztálásról, együttkeverésről és elégetésről, vagy építőanyag-előállítás inputjaként. A rendszerből kibocsátott kipufogó levegő a kibocsátás előtt jellemzően egy szagkezelési szakaszon megy keresztül.
Tipikus üzemi hőmérséklet-tartomány az iszapszárításhoz
A hőmérséklet-választás az egyik legegyértelműbb módja a szárítási technológiák megkülönböztetésének. A alacsony hőmérsékletű iszapszárító rendszer jellemzően a 60-100 Celsius fokos sávban fut, míg a forgódobos termikus szárítók és az égetéssel támogatott útvonalak sokkal magasabbra kúsznak. Az alábbi táblázat és diagram összefoglalja a hozzávetőleges tartományokat, amelyekre általában hivatkoznak, amikor tervezési célból összehasonlítják ezeket a kategóriákat.
| Szárítási módszer | Tipikus hőmérsékleti tartomány | Általános jellemzők |
|---|---|---|
| Alacsony hőmérsékletű iszapszárító rendszer | 60°C és 100°C között | Gyengéd, zárt hurok, alacsonyabb energiaigény |
| Szállítószalagos meleg levegős szárítás | 120-180 °C | Mérsékelt áteresztőképesség, magasabb légcsere |
| Forgódobos termikus szárítás | 200°C és 400°C között | Nagy áteresztőképesség, nagyobb üzemanyag-igény |
| Égetéssel segített szárítás | 600°C és 850°C között | Nagyon magas hő, meghatározott hulladékáramok számára fenntartva |
Hőmérséklet-tartomány összehasonlító táblázat
A felső üzemi hőmérsékletek szemléltető összehasonlítása az általános iszapszárítási módszerek kategóriái között
Nedvességtartalom csökkentése a szárítási ciklus alatt
Az iszapszárítás utáni végső nedvességtartalom a beérkező iszap tulajdonságaitól, a retenciós időtől és a rendszer konfigurációjától függ, de az alacsony hőmérsékletű iszapszárító rendszert általában úgy tervezték, hogy az iszapot körülbelül 83 százalékos nedvességtartalomról a 10-30 százalékos céltartományra csökkentse. Az alábbi diagram egy tipikus, szakaszonkénti nedvességcsökkentési görbét mutat be a szárítási cikluson keresztül, a nedves betáplálástól a száraz kiürítésig.
Tipikus nedvességtartalom-csökkentési minta, lépésről-lépésre alacsony hőmérsékletű iszapszárítási ciklus során
Energiafogyasztás összehasonlítva a szárítási módszerek között
Az egy tonna feldolgozott iszapra jutó energiafelhasználás az egyik legpraktikusabb adat a közművek és berendezések méretezésének projektköltségvetésének tervezéséhez. Egy alacsony hőmérsékletű iszapszárító, amely zárt hurkú levegő-visszavezetés köré épül, és sok konfigurációban hőszivattyús iszapszárító elrendezés, általában észrevehetően kevesebb energiát fogyaszt tonnánként, mint a nagy mennyiségű friss levegő folyamatos felmelegítésén alapuló forgódobos vagy gyorsszárítási módszerek.
Hozzávetőleges energiafelhasználás kilowattórában egy tonna feldolgozott iszap, csak általános összehasonlítás céljából
A hőszivattyús iszapszárító technológia magyarázata
A hőszivattyús iszapszárító hűtési ciklust használ, nem pedig közvetlen tüzelőanyag-tüzelésű fűtőtestet, hogy növelje a levegő hőmérsékletét a szárítókamrában. A hűtőközeg elnyeli a hőt a kimenő nedves levegőből, összepréselődik, hogy tovább emelje a hőmérsékletét, majd ezt a hőt visszaadja a bejövő száraz levegőáramnak. Mivel ugyanazt az energiát a hurkon keresztül újrahasznosítják, ahelyett, hogy kiengednék, ez a konfiguráció az egyik energiatudatosabb megközelítés az alacsony hőmérsékletű iszapszárító rendszerek szélesebb kategóriájában.
Ez a zárt hurkú megközelítés konzisztensebb hőmérsékletszabályozást is támogat, ami a változó összetételű iszapáramok esetében fontos, például a nyomtatásból és festésből, papírgyártásból, galvanizálásból, vegyi feldolgozásból, bőrkezelésből és gyógyszerészeti műveletekből származó iszapáramok esetében. A következetes hőmérsékletszabályozás csökkenti a helyi túlmelegedés vagy alulszáradás esélyét egyetlen tételen belül.
Az iszapszárítási technológiák összehasonlítása
Az alacsony hőmérsékletű iszapszárító rendszer, a forgódobos szárító, a szállítószalagos termikus szárító vagy a szabad levegőn történő szoláris szárítás közötti választás általában több tényező egyidejű mérlegelését jelenti, nem pedig egyetlen mérőszámot. Az alábbi radardiagram négy gyakran hivatkozott technológiai kategóriát sorol fel az energiahatékonyság, a szagszabályozás, az automatizálási szint, a lábnyom-hatékonyság és a nedvességcsökkentés mértéke tekintetében, egyszerű 0-tól 10-ig terjedő skálát használva az általános összehasonlításhoz.
Öt dimenzió általános összehasonlítása, az egyes technológiai kategóriákra hivatkozott tipikus jellemzők alapján
Az alacsony hőmérsékletű iszapszárító rendszer fő alkotóelemei
A legtöbb rendszernek közös építőelemei vannak, még akkor is, ha az elrendezés egy adott ipari iszapszárító rendszer projekthez van igazítva. Ezen részek megértése segít a különböző beszállítók ajánlatainak összehasonlításakor vagy egy meglévő létesítmény értékelésében.
- Iszap adagoló és egyenletes elosztó egység
- Szigetelt alacsony hőmérsékletű szárítókamra
- Hőszivattyú vagy hulladékhőcserélő modul
- Légkeringtető és páramentesítő rendszer
- Kondenzvíz gyűjtő és elvezető vezeték
- Automatikus vezérlő és felügyeleti panel
- Száraz iszap ürítő és szállító egység
- Elszívott levegő és szagkezelő modul
Az alacsony hőmérsékletű iszapszárítás ipari alkalmazásai
An ipari iszapszárító rendszer Az alacsony hőmérsékleti elvekre épülőt számos szektorban alkalmazzák, mivel a gyengéd hőprofil sok esetben jobban illeszkedik a változó összetételű iszaphoz, mint a magas hőútokhoz. Az alábbi táblázat felvázolja a gyakori iszapforrásokat, és azt, hogy mi a legfontosabb mindegyiknél a szárítás során.
| Ipari szektor | Iszapforrás | Szárítási szempont |
|---|---|---|
| Települési szennyvíz | Elsődleges és másodlagos kezelési iszap | Nagy mennyiség, állandó átviteli igények |
| Nyomtatás és festés | Festék szennyvíziszap | Színvegyületek, szagszabályozás fontossága |
| Papírgyártás | Cellulóz- és papírgyári iszap | Rostos tartalom, változó kezdeti szilárdanyag |
| Galvanizálás | Fémtartalmú technológiai iszap | Óvatos kezelés a további újrafelhasználási lépések előtt |
| Vegyipar | Szennyvíziszap feldolgozása | Változó összetételű, szakaszos szárítási igények |
| Bőrfeldolgozás | Bőrgyári iszap | Szagkezelés, szerves terhelés |
| Gyógyszeripari termékek | Biológiai és technológiai iszap | Folyamatos alacsony hőmérséklet szabályozás |
Hogyan válasszunk megbízható iszapszárító berendezés-gyártót
Több javaslatának összehasonlítása iszapszárító gyártója megéri rászánni az időt, mivel a megfelelő illeszkedés ugyanúgy függ az iszap tulajdonságaitól az adott helyszínen, mint magától a berendezéstől. Néhány gyakorlati szempont elválasztja a jól illeszkedő javaslatot az általánostól.
- Mérnöki tapasztalat kommunális és ipari iszaptípusok terén egyaránt
- Alacsony hőmérsékletű iszapszárító méretezésének lehetősége a tápiszap tényleges nedvességtartalmához és összetételéhez
- Teljes berendezéssor elérhetősége a víztelenítő gépektől a teljes szennyvíztisztító rendszerekig
- Referencialétesítmények számos iparágban, nem egyetlen szektorban
- Világos műszaki támogatás a konzultációtól a tervezésen, kivitelezésen és üzemeltetésen át
- Átlátható kommunikáció a karbantartási igényekről és a pótalkatrészek elérhetőségéről

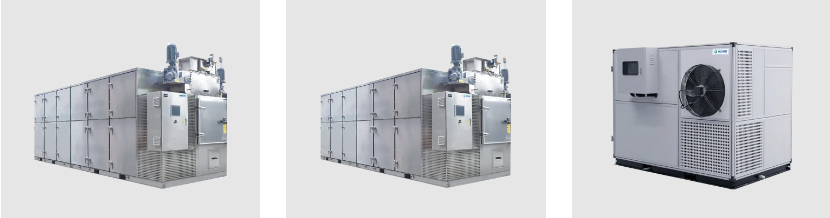

Termékskála és egyéni konfigurációs lehetőségek
Mivel az iszap összetétele és a helyszín körülményei nagyon eltérőek, egyetlen rögzített terv ritkán illik minden projekthez. Az alacsony hőmérsékletű iszapszárító rendszer kategórián belül általában számos konfiguráció áll rendelkezésre, amelyek mindegyike más-más elrendezéshez vagy hőforrás helyzethez igazodik.
Alacsony hőmérsékletű szalagos iszapszárító gép
Ez a konfiguráció egy folyamatos szállítószalag-kialakítást alkalmaz, amely alkalmas az állandó, folyamatos áteresztőképességre, így praktikusan illeszkedik olyan települési üzemekhez és ipari telephelyekhez, amelyek állandóan napi szinten termelnek iszapot.
Iszapszárító gép alacsony hőmérsékletű hulladékhőhöz
Ez a konfiguráció úgy készült, hogy primer energiabevitelként használja ki a más üzemi folyamatokból már elérhető hulladékhőt, ami csökkentheti a további fűtési terhelést, amelyet a telephelynek a meglévő műveleteken felül kell szolgáltatnia.
Iszap kriogénkamrás szárítógép
Ez a kamra alapú konfiguráció megfelel a kötegelt feldolgozásnak vagy a kisebb helyigényű helyszíneknek, rugalmasságot biztosítva ott, ahol a folyamatos szalagstílusú elrendezés nem praktikus.
A szokatlan iszapjellemzőkkel, helyszűkülettel vagy integrációs követelményekkel rendelkező projekteknél a OEM iszapszárító rendszer megállapodás vagy munkavégzés a egyedi iszapszárító beszállító lehetővé teszi a kamra méretének, a légkezelő kapacitásnak és a vezérlés elrendezésének a tényleges helyszíni körülményekhez való igazítását, ahelyett, hogy egy szabványos egységet nem megfelelő alkalmazásra kényszerítene.
Karbantartási gyakorlatok a hosszú távú megbízható működés érdekében
A rendszeres karbantartás az alacsony hőmérsékletű iszapszárító rendszert a tervezett hatékonyságon tartja, és segít elkerülni a nem tervezett leállásokat. Az alábbi pontok azokat a területeket fedik le, amelyek jellemzően a legrendszeresebb figyelmet igényelnek.
- Rutinszerű szalag- és szállítószalag-ellenőrzés kopás vagy elcsúszás szempontjából
- Rendszeres kondenzvíz-elvezető és szűrőtisztítás
- A hőcserélő felületének ellenőrzése a vízkőképződés megelőzése érdekében
- Az érzékelő és a vezérlő kalibrálásának ellenőrzése
- Ütemezett légcsatorna és kipufogócsatorna tisztítás
- Mozgó mechanikus alkatrészek kenése a berendezés kézikönyve szerint
A Qingben Environmental Technology-ról
A Qingben Environmental Technology (Jiangsu) Co., Ltd. egy professzionális vállalkozás, amely iszap- és szennyvíztisztító berendezések gyártására és szervizelésére összpontosít. A munka az iszap- és szennyvízkezeléssel kapcsolatos kutatásra és fejlesztésre összpontosul, egy termékpalettával, amely magában foglalja a dekantáló iszapvíztelenítő gépeket, az iszapszárító berendezéseket, a szennyvízkezelő berendezések teljes készleteit, a folyami és tavi üledékszárító berendezéseket és a kapcsolódó műszaki szolgáltatásokat.
Kínai székhelyű, alacsony hőmérsékletű iszapszárító-gyártóként és iszapszárító berendezésgyárként átfogó műszaki támogatást biztosítunk a projekttanácsadástól és a tervezéstől az építésen, üzemeltetésen és karbantartáson át a szennyvízkezelési és iszapkezelési projektek sikeres végrehajtásának és folyamatos működésének támogatása érdekében. Alacsony hőmérsékletű iszapszárító berendezéseink képesek közvetlenül szárítani a szennyvizet vagy a körülbelül 83 százalékos víztartalmú iszapot egészen 10-30 százalékos nedvességtartalmú száraziszapig, akár 90 százalékos csökkentést, akár 90 százalékos hatékony sterilizálást, miközben az energiafogyasztást alacsonyan tartjuk és elkerüljük a másodlagos szennyezést. Ez alkalmassá teszi mind a települési iszaphoz, mind az ipari iszapáramok széles köréhez, beleértve a nyomtatást és festést, papírgyártást, galvanizálást, vegyipari, bőr- és gyógyszeripari alkalmazásokat.
Gyakran Ismételt Kérdések
| Q1. Mi az alacsony hőmérsékletű iszapszárító rendszer Ez egy olyan szárító berendezés, amely a magas hőmérsékletű hőkezelés helyett szabályozott alacsony hőmérsékletű hőcserével csökkenti az iszap nedvességét, jellemzően 60-100 Celsius fokos tartományban. | Q2. Hogyan működik az alacsony hőmérsékletű iszapszárító Az iszapot egy zárt kamrában lévő szállítófelületre táplálják, ahol a meleg, száraz levegő folyamatosan kering, a nedvesség kicsapódik a légáramból, a levegőt felmelegítik és visszaforgatják. |
| Q3. Milyen hőmérsékleten használjuk az iszapszárítást Az alacsony hőmérsékletű rendszerek általában 60 és 100 Celsius-fok között működnek, míg a hagyományos termikus szárítók jóval 150 Celsius-fok felett is működnek. | Q4. Mi a végső nedvességtartalom iszapszárítás után A bejövő iszaptól és a rendszer konfigurációjától függően a végső nedvességtartalom általában 10 és 30 százalék közé esik. |
| Q5. Energiahatékony az alacsony hőmérsékletű iszapszárítás Mivel az eljárás alacsonyabb hőmérsékleten fut, és gyakran hőt nyer vissza a légáramból, az egy tonna feldolgozott iszap energiafelhasználása jellemzően alacsonyabb, mint a magas hőmérsékletű termikus szárításnál. | Q6. Használhatók-e hőszivattyúk iszapszárításhoz Igen, a hőszivattyús iszapszárító hűtési ciklust használ a hő kinyerésére és újrafelhasználására egy zárt légkörben, ami az alacsony hőmérsékletű szárítás általános energiatudatos megközelítése. |
| Q7. Mi a legjobb iszapszárítási technológia Nincs egyetlen technológia, amely minden projekthez illeszkedne, a megfelelő választás az iszap jellemzőitől, az áteresztőképesség-igényektől, a rendelkezésre álló helytől és az adott helyszín energiamegfontolásaitól függ. | Q8. Mik az alacsony hőmérsékletű szárítás előnyei? Az előnyök közé tartozik általában az alacsonyabb energiaigény, a kisebb tűz- és oxidációs kockázat, a jobb szagkontroll, valamint a komposztálásra, keverésre vagy építőanyag-alapanyagként való felhasználásra alkalmas szárított teljesítmény. |
